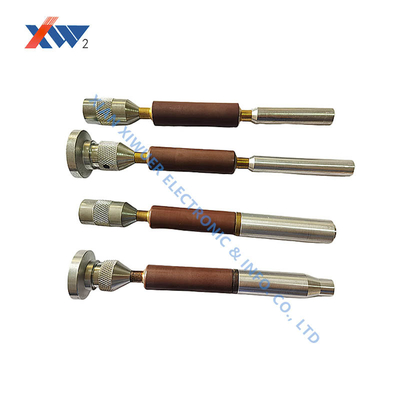

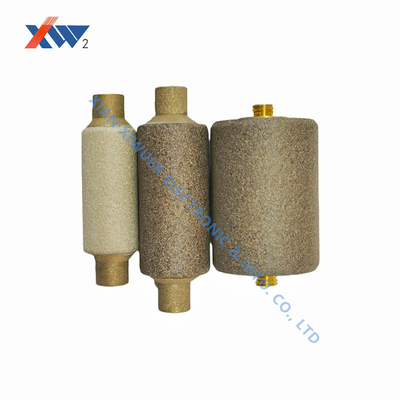

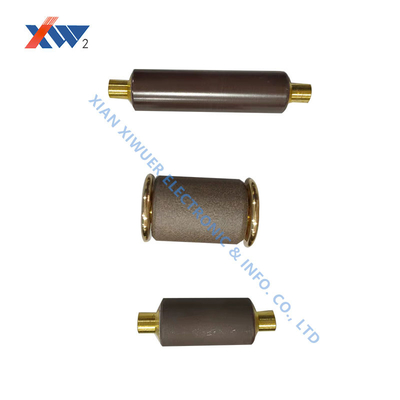

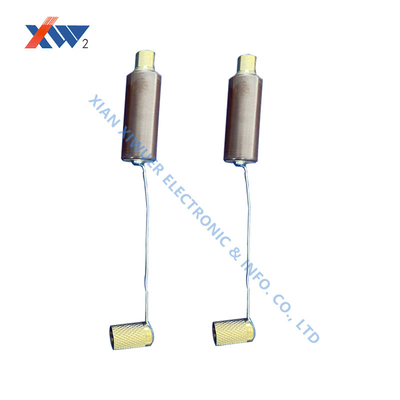

ODM 24KV 38PF Live Line Kondensator Hochspannungs-Keramikkondensator für 3,6KV-40,5KV Systeme
Produktdetails
| Pakettyp | Oberflächenmontage | Anwendung | 3,6 kV ~ 40,5 kV Hochspannungsanwesenheitsanzeigegerät |
|---|---|---|---|
| Materialeigenschaften Dielektrischer Inhalt | 1KHZ 20'C,LV | Größe | Anpassung |
| Hervorheben | ODM Live Line Capacitors,24KV Live Line Capacitors,Keramischer Hochspannungskondensator 3.6KV |
||
Produkt-Beschreibung
ODM 24KV 38PF Spannungsanzeiger Hochspannungskeramik-Kondensator 3,6KV 40,5KV
Produktübersicht
ODM 24KV 38PF Spannungsanzeiger Hochspannungskeramik-Kondensator 3,6KV 40,5KV Stabkeramikkondensator für Überspannungsableiteranwendungen.
Funktionsprinzip
Der Live-Line-Indikator besteht aus einem Hochspannungs-AC-Kondensator, der in Reihe mit einer Neonanzeige zwischen Phase und Erdleitung geschaltet ist (Abbildung 1). Ein optionaler Kondensator mit höherem Wert und niedrigerer Spannungsfestigkeit kann parallel zum Neonlicht geschaltet werden (Abbildung 2). Dieses System dient zwei Zwecken: Anzeige von Live-Verbindungen für Bediener und Ermöglichung von Umleitungssystemen bei unbeabsichtigten Trennungen.
Abbildung 1: Grundlegende Schaltungskonfiguration
Abbildung 2: Erweiterte Schaltung mit Parallelkondensator
Anwendungen
Entwickelt für die Anzeige von Spannungspräsenz und Fehlererkennung in Hochspannungs-Verteilungs-Schaltanlagen (6,6kV-36kV-Systeme) bei Netzfrequenz. Der Kondensator wird direkt an die HV-Leitung angeschlossen und leitet einen kleinen Strom, der eine Neonlampe auf der Frontplatte beleuchtet oder Sensorik für die Überwachung von Stromausfällen speist. Typischerweise in Harzverguss eingebettet, der von Schalterherstellern angepasst wird.
Technische Spezifikationen
| Nennspannung | Kapazität (pF) | Kapazitätsbereich Prüfspannung: 1V±0,2V |
Netzfrequenz Stoßspannungsfestigkeit |
Teilentladung | Blitzstoßspannung (kV) (in Isolieröl) |
|---|---|---|---|---|---|
| 24kVac | 35 | 35 ~ 42 | 70kVAc/5min | 26,4kVac ≤ 4PC | 125 |
Unternehmensübersicht
Xian Xiwuer Electronic & Info. Co., Ltd., mit Sitz in Beiguan, Xi'an City, umfasst 4.000 Quadratmeter mit 2.300 Mitarbeitern, darunter 580 technische Mitarbeiter (135 Ingenieure, 21 leitende Ingenieure). Mit einem Gesamtvermögen von 315 Millionen Yuan und Anlagevermögen von 137 Millionen Yuan sind wir ein Großunternehmen, das sich auf die Produktion von elektronischen Komponenten spezialisiert hat.
Kernproduktlinien
- Varistoren & SPD
- Hochspannungskeramik-Kondensatoren
- Kapazitive Spannungsteiler
- Thermistoren
Unsere wichtigsten Produktionslinien und Prüfgeräte werden aus Japan, den Vereinigten Staaten, Belgien und der Schweiz importiert. Die jährliche Produktionskapazität erreicht 5 Millionen Stück für führende Produkte und 150 Millionen Stück bzw. und erzielt damit einen Marktanteil von etwa 10 % bzw. 30 % in China. Unsere Varistoren und SPDs genießen einen hohen internationalen Ruf und werden nach Japan, USA, Hongkong, Südkorea, Spanien und Indien exportiert.
Wir pflegen führende Produktqualität, technische Leistungsfähigkeit und Modellintegrität. Unsere Produkte verfügen über CCEE-, UL-, VDE- und TUV-Zertifizierungen. Seit der Einführung unseres ISO9000-Qualitätssystems im Jahr 1992 haben wir 1994 die ISO9002-Zertifizierung und 2000 die ISO9001-Zertifizierung bestanden und sind damit das erste Unternehmen in Nordwestchina in unserer Branche, das die ISO9000-Zertifizierung erhalten hat. Wir unterhalten auch die ISO18000-Zertifizierung.
Wir liefern zufriedene Waren und Dienstleistungen zu wettbewerbsfähigen Preisen und kurzen Lieferzeiten, unterstützt durch exzellente Qualitätssicherung, technische Entwicklungskapazitäten und reiche Fertigungserfahrung.
