24kV 50pF Hochspannungs-Keramikkondensator-Kernstab
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Rated Voltage | 24kv 50pF | Nominal Capacitance(pF) | 50pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage | 1V+0.2V:45~50 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| Hervorheben | 24 KV-Hochspannungskeramikkondensator,50pF Keramikkernkondensator,Hochspannungskondensator mit Garantie |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Produkt-Beschreibung

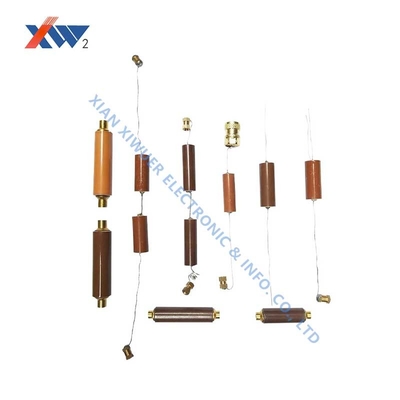

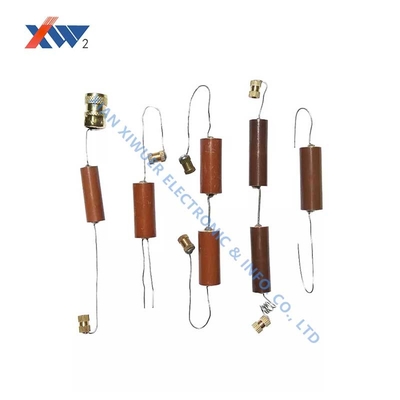

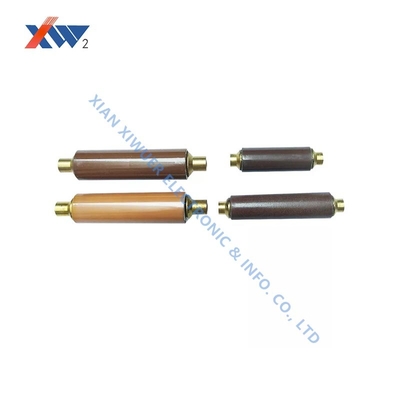

Hochspannungs-Keramikkondensator-Kernstab 24kV 50pF
Technische Spezifikationen
| Attribut | Wert |
|---|---|
| Nennspannung | 24kV 50pF |
| Nennkapazität (pF) | 50pF |
| Nennkapazitätsbereich Testfrequenz: 1 kHz + 20 % Testspannung |
1V+0.2V:45~50 |
| Stehspannung (im Isolieröl) | 70kVAC/5min |
| Teilentladung | 26.4kVAC≤10pC |
| Blitzstoß kV1.2/5μs | 125 |
Hauptmerkmale
- Nennspannung: 24kVAC
- Nennkapazität: 50pF
- Nennkapazitätsbereich: 45~50 bei 1 kHz + 20 % Testfrequenz
- Stehspannung: 70kVAC/5min in Isolieröl
- Teilentladung: ≤10pC bei 26,4 kVAC
- Blitzstoß: 125 kV (1,2/5μs)
Anwendungsbereiche
Vakuumschalter (Leistungsschalterkern):Metallisierte Keramikkernstäbe (auf Aluminiumoxidbasis) werden zur Herstellung von Vakuumschalterhohlräumen verwendet, die eine luftdichte Abdichtung und elektrische Isolierung für die Hochspannungsstromunterbrechung gewährleisten. Zu den Anwendungen gehören Bergbau-Leistungsschalter und Generatorschutzsysteme.
Live-Anzeigegerät:Wird in 10-kV-40,5-kV-Stromversorgungssystemen verwendet, um eine Echtzeitanzeige des Hochspannungsleiterstatus, der Leistungsschalter (SF6- und Vakuumtypen), der Blitzableiter und der Messwandler bereitzustellen und so die Sicherheit des Bedieners zu gewährleisten.
Typische Parameter:Kapazitätsbereiche von 10 pF bis 230 pF (z. B. 90 pF bei 24 kV), mit einer Stehspannung von 68 kV (Netzfrequenz) und 125 kV (Blitzstoß).
Gebrauchsanweisungen
- Teilentladung darf 5 pC bei dem 1,1-fachen der Nennspannung nicht überschreiten, sofern nicht anders angegeben
- Entspricht der Norm DL/T538-2006 (Hochspannungs-Anwesenheitsanzeigegerät)
- Kundenspezifische Abmessungen auf Anfrage erhältlich
- Produkt vor Beschädigung, Feuchtigkeit und Verunreinigung schützen
- Entspricht der Norm JBT10305-2001 (Technische Bedingungen für Stützisolatoren aus organischem Material in 3,6-kV-40,5-kV-Hochspannungsgeräten)
Für Installationen unter 100 Metern oder in großen Höhen geben Sie dies bitte in den Bestellnotizen an.
