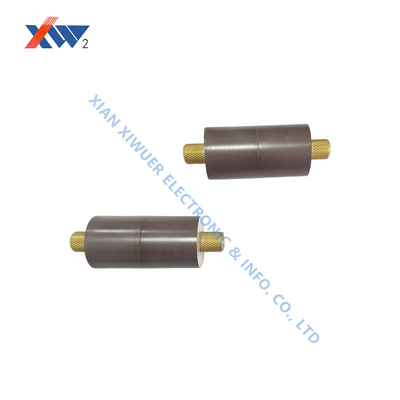

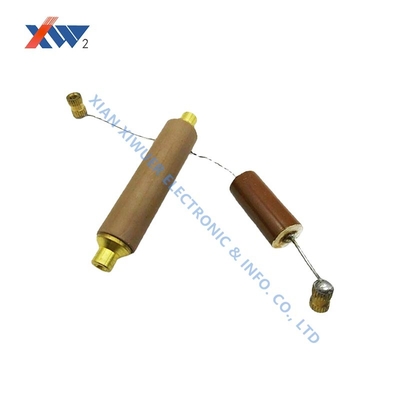

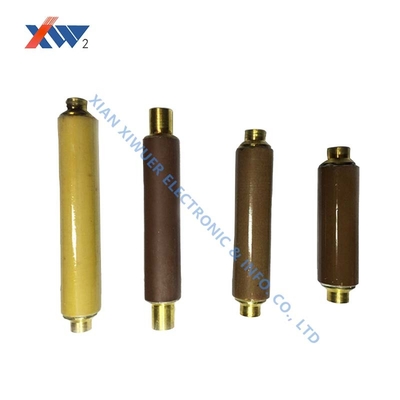

Hochspannungs-Keramikkondensator-Kernstab mit 26,4 kV Teilentladung und 70 kV AC/5min Spannungsfestigkeit in Isolieröl
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennspannung | 24KV | Nennkapazität (pF) | 150 |
|---|---|---|---|
| NennkapazitätsbereichTestfrequenz1kHz+20%Testspannung1V+0.2V | 125~180 | Widerstand Spannung ((In der Isolieröl) | 70kVAc/5min |
| Teil | 26,4 kVAC≤5pC | Blitzstoß kV1,2/5µs | 125 |
| Hervorheben | 70 kV AC/5min Keramikkondensator,Isolieröl-Keramikkondensator,26 |
||
Produkt-Beschreibung
Hochspannungs-Keramikkondensator-Kernstab 24kV 150pF
Technische Spezifikationen
| Attribut | Wert |
|---|---|
| Nennspannung | 24kV 150pF |
| Nennkapazität (pF) | 150 |
| Nennkapazitätsbereich (Testfrequenz: 1 kHz ±20 %, Testspannung: 1 V ±0,2 V) |
125~180 |
| Stehspannung (in Isolieröl) | 70kVAC/5min |
| Teilentladung | 26,4 kVAC ≤5 pC |
| Blitzstoß kV 1,2/5 µs | 125 |
Hauptmerkmale
- Nennspannung: 24 kVAC
- Nennkapazität: 150 pF
- Kapazitätsbereich: 125~180 pF (bei 1 kHz ±20 %, 1 V ±0,2 V)
- Stehspannung: 70 kVAC für 5 Minuten in Isolieröl
- Teilentladung: ≤5 pC bei 26,4 kVAC
- Blitzstoß: 125 kV (1,2/5 µs)
Anwendungsbereiche
Vakuumschalter (Leistungsschalterkern):Metallisierte Keramikkernstäbe (auf Aluminiumoxidbasis) werden zur Herstellung von Vakuumschalterhohlräumen verwendet, die eine luftdichte Abdichtung und elektrische Isolierung für die Hochspannungsstromunterbrechung gewährleisten. Zu den Anwendungen gehören Bergbau-Leistungsschalter und Generatorschutzsysteme.
Live-Anzeigegerät:Wird in 10-kV-40,5-kV-Stromversorgungssystemen verwendet, um eine Echtzeitanzeige des Hochspannungsleiterstatus, der Leistungsschalter (SF6- und Vakuumtypen), der Blitzableiter und der Messwandler bereitzustellen und so die Sicherheit des Bedieners zu gewährleisten.
Typische Parameter:Kapazitätsbereiche von 10 pF bis 230 pF (z. B. 90 pF bei 24 kV), mit einer Stehspannung von 68 kV (Netzfrequenz) und 125 kV (Blitzstoß).
Gebrauchsanweisungen
- Teilentladung darf 5 pC bei dem 1,1-fachen der Nennspannung nicht überschreiten, sofern nicht anders angegeben
- Entspricht der Norm DL/T538-2006 (Hochspannungs-Anwesenheitsanzeigegerät)
- Sonderanfertigungen auf Anfrage erhältlich
- Besondere Vorsicht ist geboten, um Schäden, Feuchtigkeit und Verunreinigungen zu vermeiden
- Entspricht der Norm JB/T10305-2001 (Technische Bedingungen für Stützisolatoren aus organischem Material in 3,6-kV-40,5-kV-Hochspannungsgeräten)
Für Installationen unter 100 Metern Höhe oder in Hochgebieten geben Sie dies bitte in den Bestellnotizen an.
