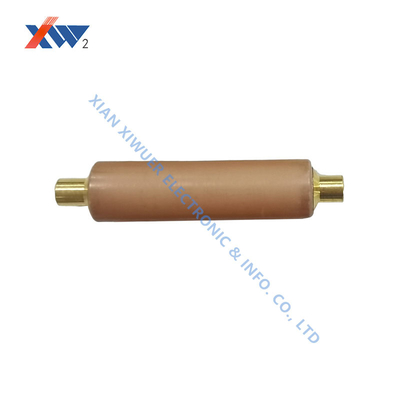

Nennkapazität 200pF Hochspannung Keramikkondensator Kernstange 24kV für Blitzimpulse 125kV1.2/5μs
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennspannung | 24KV | Nennkapazität (pF) | 200 |
|---|---|---|---|
| NennkapazitätsbereichTestfrequenz1kHz+20%Testspannung1V+0.2V | 180 bis 220 | Widerstand Spannung ((In der Isolieröl) | 70kVAc/5min |
| Teil | 26,4 kVAC≤5pC | Blitzstoß kV1,2/5µs | 125 |
| Hervorheben | Nennkapazität 200 pF Hochspannungskondensator,24 KV-Hochspannungskeramikkondensator,125 kV Hochspannungskeramikkondensator |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Produkt-Beschreibung

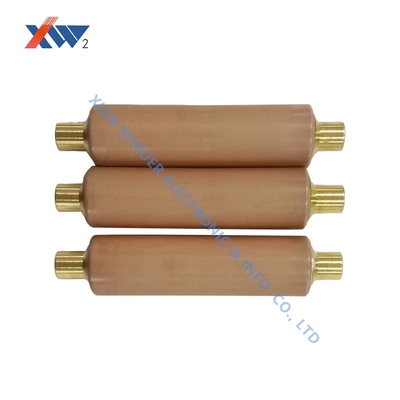

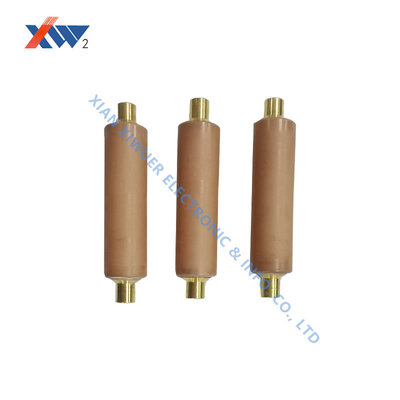

Hochspannungskeramik Kondensator Kernstange 24kV 200 ((400/500) pF
Produktspezifikationen
| Eigenschaft | Wert |
|---|---|
| Nennspannung | 24 kV |
| Nennkapazität (pF) | 200 |
| Nennkapazitätsbereich (Prüffrequenz: 1kHz±20%, Prüfspannung: 1V±0,2V) | 180 bis 220 |
| Widerstandsspannung (in Isolieröl) | 70 kV Wechselstrom/5min |
| Teilweise Entlastung | 26.4kV AC ≤5pC |
| Blitzimpulse (kV 1,2/5μs) | 125 |
Wesentliche Merkmale
- Keramik-Kernstange für Hochspannungskondensatoren mit 24 kV Wechselstrom
- Nennkapazität von 200 pF (optional 400 pF/500 pF verfügbar)
- Widerstand 70 kV AC für 5 Minuten in Isolieröl
- Niedrige Teilentladung (≤ 5 pC bei 26,4 kV Wechselstrom)
- Ausgezeichnete Blitzeinschlagfestigkeit (125kV 1,2/5μs)
Anwendungsbereiche
Vakuumunterbrecher (Kern des Leistungsschalters):Metallisierte keramische Kernstangen (auf Aluminiumbasis) werden zur Herstellung von Vakuumunterbrecherhöhlen verwendet, die eine luftdichte Dichtung und elektrische Isolierung für Hochspannungsstromunterbrechungen bieten.Anwendungsbereiche sind unter anderem Bergbau-Schaltungsschalter und Generatorschutzsysteme.
Live-Display-Gerät:in 10 kV-40,5 kV Stromversorgungssystemen zur Echtzeitanzeige des Hochspannungsleiterstatus, Schaltungen (SF6- und Vakuumtypen), Blitzschutzgeräte oder Instrumententransformatoren verwendet,Sicherstellung der Sicherheit der Bediener.
Typische Parameter: Die Kapazität liegt zwischen 10 pF und 230 pF (z. B. 90 pF bei 24 kV) mit einer Widerstandsspannung von 68 kV (Leistungsfrequenz) und 125 kV (Blitzimpuls).
Gebrauchsanweisung
- Teilentladung darf bei 1,1facher Nennspannung 5 pC nicht überschreiten, sofern nicht anders angegeben
- Erfüllt die Norm DL/T538-2006 (Hochspannungsanzeige)
- Nach Kundenanforderungen verfügbare individuell angepasste Maße
- Besondere Aufmerksamkeit ist erforderlich, um Produktschäden, Feuchtigkeit und Kontamination zu vermeiden
- Erfüllt die Norm JB/T10305-2001 (Technische Voraussetzungen für die Isolierung von organischem Material in Hochspannungsausrüstungen mit 3,6 kV bis 40,5 kV)
- Für Anlagen unter 100 m oder in Höhenbereichen bitte in den Bestellbemerkungen angeben.
