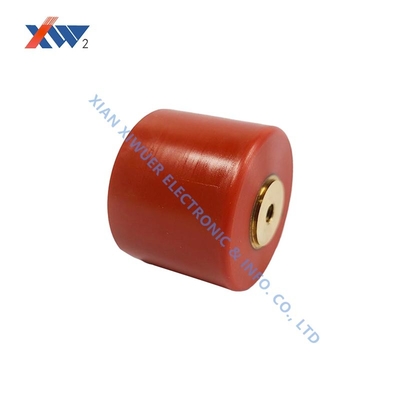

20kV 10000pF Hochspannungs-Keramikkondensator 65x15mm

Markenname:	XIWUER
Modellnummer:	20KV-10000PF
MOQ:	1 Stück
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	, L/c, t/t
Lieferfähigkeit:	4.000.000 PC ein Jahr

Detail Information

Produktbeschreibung

Detail Information

Herkunftsort:

XIAN, SHANNXI CHINA

Zertifizierung:

ISO9001,ISO14001,OHSAS18001

Ablösung:

0 Pfund.0040

Stoßspannung:

1,5ur ● 1 Min

Isolationsresistenz:

≧ 1,0 × 106 mΩ

Dimension (mm):

65*15*19*12*5

Verpackung Informationen:

Karton

Versorgungsmaterial-Fähigkeit:

4.000.000 PC ein Jahr

Hervorheben:

20 kV-Hochspannungskondensator aus Keramik

10000pF Keramikkondensator 65x15mm

Hochspannungskondensator mit Garantie

Produktbeschreibung

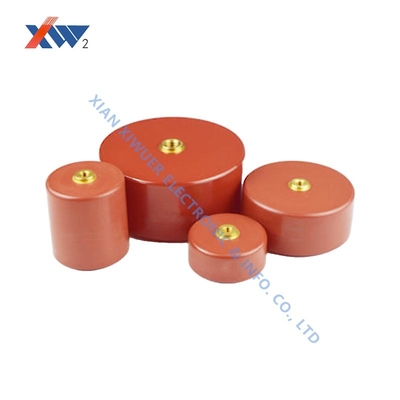

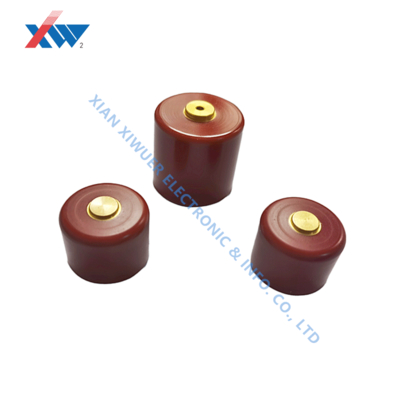

20kV 10000pF Hochspannungs-Keramikkondensator

Ultrahochspannungs-Keramikkondensatoren sind wesentliche Komponenten für spezielle industrielle Anwendungen und bieten eine hohe Spannungsfestigkeit, geringe Verluste und außergewöhnliche Leistung bei hohen Spitzenströmen und schnellen Impulsentladungen.

Hauptanwendungen

Impulsleistungs- und Lasergeräte
Medizinische Bildgebungssysteme
Industrielle Verarbeitungsmaschinen
Energieübertragungs- und Energieinfrastruktur
Wissenschaftliche Forschung und spezielle industrielle Anwendungen

Technische Daten

Nr.	Spezifikation	Verlustfaktor	Spannungsfestigkeit	Isolationswiderstand	Abmessungen (mm)
1	20kV-2000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF(Isolatortyp)	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0,0040	1,5Ur● 1min	≥1,0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Auswahlrichtlinien

Hochspannungs-Keramikkondensatoren erfordern eine sorgfältige Auswahl und Handhabung. Berücksichtigen Sie diese kritischen Faktoren:

Spannungsspielraum: Die Betriebsspannung muss deutlich unter der Nennspannung liegen, unter Berücksichtigung von Impulsspitzenbedingungen
Wärmemanagement: Eine ordnungsgemäße Wärmeableitung ist für Hochfrequenz-/Hochstromanwendungen unerlässlich
Frequenzeigenschaften: Die Leistung variiert je nach Dielektrikum – konsultieren Sie detaillierte Spezifikationen
Sicherheitskonformität: Alle Konstruktionen, Installationen und der Betrieb müssen unter Einhaltung strenger Sicherheitsbestimmungen durch qualifiziertes Personal erfolgen
