Türgriff-Kondensator mit bleifreier Press-Fit-Serienstruktur
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | Bleifreies Design Hochspannungs-Türgriff-Kondensator,20kV-2000pF Türgriff-Kondensator,30kV-1000pF HV Türgriff-Kondensator |
||
|---|---|---|---|
Produkt-Beschreibung

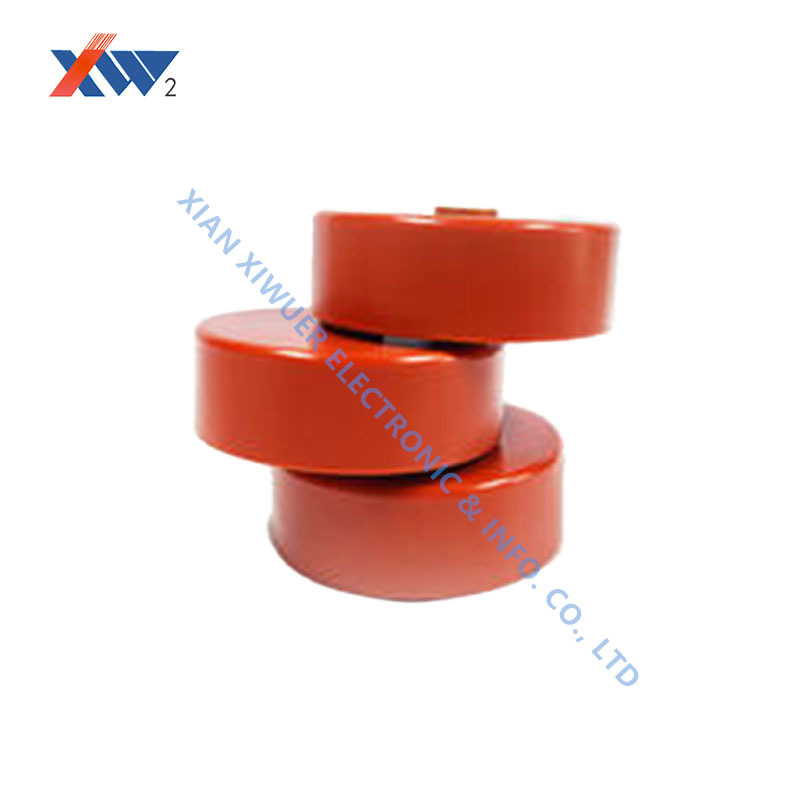

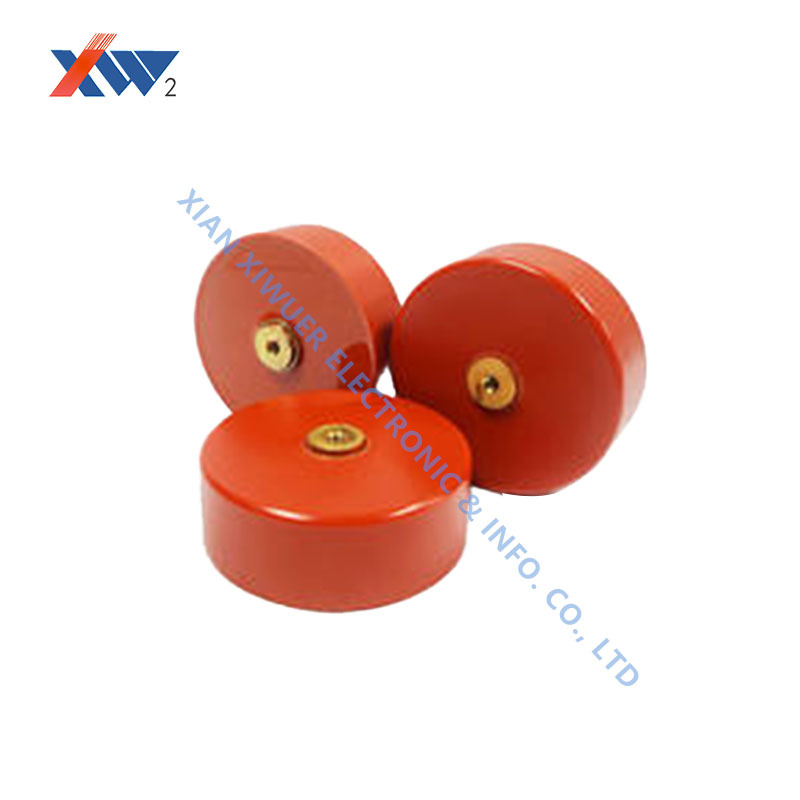

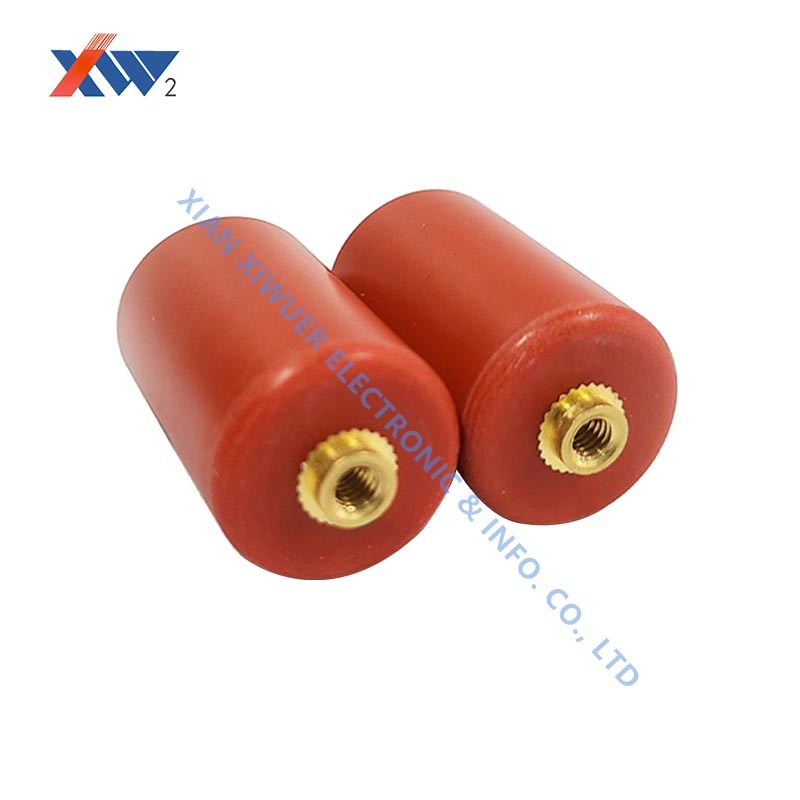

Bleifreies Design Hochspannungstürknopfkondensatoren
Technische Spezifikation
| - Nein. Ich weiß nicht. | Spezifikation | Ablösung | Widerstandsspannung | Isolierwiderstand | Abmessung (mm) | ||||
| 1 | 20 kV bis 2000 pF |
0 Pfund.0040 |
1.5Ur●1 Minute |
¥1,0×105MΩ |
D | H | L | D | M |
| 2 | 20 kV bis 10000 pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20 kV bis 18000 pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30 kV bis 1000 pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30 kV bis 2700 pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30 kV bis 12000 pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40 kV bis 150 pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40 kV bis 500 pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40 kV bis 7500 pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40 kV bis 10000 pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50 kV bis 1000 pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50 kV bis 1000 pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50 kV bis 5600 pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60 kV bis 1500 pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60 kV bis 3000 pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100 kV bis 500 pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100 kV bis 2000 pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | Isolatortyp 100 kV-1500 pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150 kV bis 820 pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200 kV bis 600 pF | 50 | 90 | 94 | 16 | 5 | |||
Strukturelle Vorteile
Traditionelle Kondensatorspannungsdivider sind anfällig für Probleme wie Kaltlösungsverbindungen und Durchbohrungen des Dielektrikums durch das Blei-Blatt-Schweißverfahren.Unsere Türknopfkondensatoren verwenden einen bleifreien, eine Press-Fit-Serienstruktur, die die Komponenten durch direktes Krempeln von Aluminiumfolieelektroden miteinander verbindet.
- Niedrige Induktivität (≤ 20nH) in Verbindung mit hoher mechanischer Festigkeit
- Ideal für Leistungskondensatoren und CVT (Kondensatorspannungstransformatoren)
- Anwendungen zur Spannungsabstufung sorgen für eine einheitliche Spannungsverteilung zwischen Serien-Schaltkreisen
- Wirksam unterdrückt Restrike Überspannung
- Erfüllt die Anforderungen der Norm GB/T 4705
- Mehr geeignet für automatisierte Produktionsprozesse
Ein heimischer Hersteller von Hochspannungsgeräten verwendete diesen Kondensator in einem 252 kV-GIL-Projekt (gasisolierter Leitungsanschluss), wodurch die jährliche Ausfallrate des Spannungsteilers um 70% reduziert wurde.
