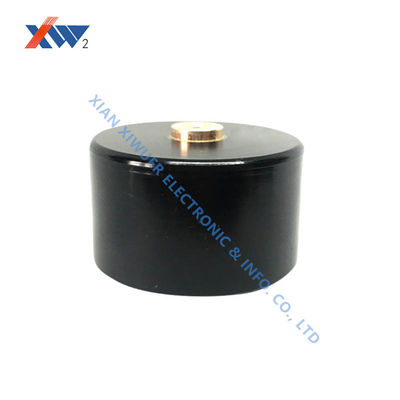

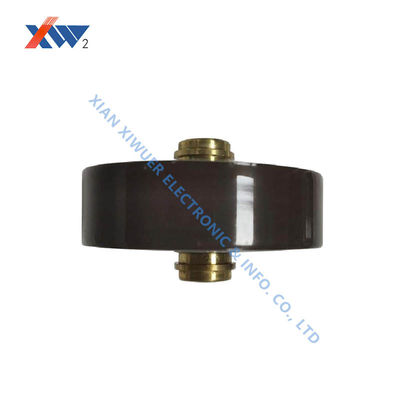

20kV-2000pF 20kV-10000pF 20kV-18000pF Hochspannungs-Türknopfkondensator für SPS-Kopplungssysteme

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
Herkunftsort XIAN, CHINA
Markenname XIWUER
Zertifizierung ISO9001,ISO14001,ISO45001
Min Bestellmenge 1pcs
Preis Verhandlungsfähig
Verpackung Informationen KARTON
Lieferzeit 5-7 Tage
Zahlungsbedingungen L/c, t/t
Versorgungsmaterial-Fähigkeit 4.000.000 PC ein Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Ablösung 0 Pfund.0040 Stoßspannung 1,5ur ● 1 Min
Isolationsresistenz ≧ 1,0 × 105 mΩ
Hervorheben

20kV-2000pF Hochspannungstürknopfkondensator

,

20kV-10000pF SPS-Kopplungskondensator

,

20kV-18000pF HV-Keramikkondensator
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochspannungs-Türgriff-Kondensatoren für PLC-Kopplungssysteme
Hochspannungs-Powerline-Communication-Kopplungssysteme sind wesentliche Geräte zur Implementierung von Powerline-Carrier-Kommunikation. Diese Systeme koppeln effizient Hochfrequenz-Kommunikationssignale und isolieren gleichzeitig sicher die Hochspannung der Netzfrequenz.
20kV-2000pF 20kV-10000pF 20kV-18000pF Hochspannungs-Türknopfkondensator für SPS-Kopplungssysteme 0
Technische Spezifikationen
Nr. Spezifikation Verlustfaktor Spannungsfestigkeit Isolationswiderstand Abmessung (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Isolatortyp 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Wesentliche Merkmale und Vorteile
In PLC-Systemen dienen Hochspannungs-Türgriff-Kondensatoren als unverzichtbare "Frequenzwähler" und "Isolationsbarrieren" im Kopplungskreis und bewältigen zwei Kernherausforderungen:
  • Widerstehen von Netzspannungen von mehreren tausend bis zehntausend Volt, um absolute Sicherheit für die Back-End-Kommunikationsausrüstung zu gewährleisten
  • Erreichen einer verlustarmen Signalübertragung innerhalb des Trägerfrequenzbereichs (typischerweise 40-500 kHz)
Unsere Hochspannungs-Türgriff-Kondensatoren verfügen über eine spezielle Keramikdielektrik und ein Vakuum-Epoxidharz-Verfahren, das Folgendes gewährleistet:
  • Stabile Isolationsleistung über Spannungsbereiche von 35-500 kV
  • Geringer äquivalenter Serienwiderstand (ESR) und geringe Induktivität (ESL) für hervorragendes Frequenzverhalten
  • Außergewöhnliche Temperaturstabilität (±2% Kapazitätsänderung von -40 °C bis +85 °C)
  • Langzeitverlässlichkeit in rauen Umgebungen
Als Kernkomponente im Kopplungskreis erfüllen unsere Hochspannungs-Türgriff-Kondensatoren die doppelten Aufgaben der Hochspannungsisolation und der Hochfrequenzkopplung und gewährleisten so den stabilen Betrieb von PLC-Systemen unter verschiedenen Bedingungen.
