Hochspannungskondensator-Netzteil mit 220VAC Ausgangsspannung, IP67 Wasserdichtigkeit und Isolierharzverguss für zuverlässige Leistung
Produktdetails
| Hervorheben | Hochspannungskondensator-Netzteil mit 220 VAC Ausgangsspannung,IP67 wasserdichter kapazitiver Spannungsteiler,Isolierendes Hochspannungs-Stromversorgungsgerät mit Harzverguss |
||
|---|---|---|---|
Produkt-Beschreibung

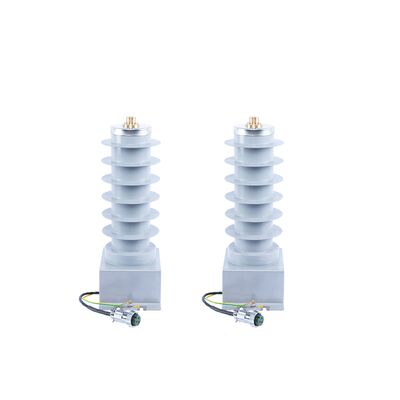

Hochspannungskondensator-Stromversorgung - LEDZW-12
Produktübersicht
Die Stromversorgung ist eine Stromversorgungseinrichtung, die das Hochspannungsteil direkt an das Gerät anschließt und elektrische Energie vom Ausgangsteil erhält.Es besteht hauptsächlich aus einem Kondensator und einer elektromagnetischen Einheit, wobei die elektromagnetische Einheit einen Zwischentransformator und einen Harmonie-Eliminationskreis umfasst.
Elektrische Leistungsindex
| Seriennummer | Kategorie | Einheit | Index |
|---|---|---|---|
| 1 | Ausgangsspannung | V | 220VAC ± 10% |
| 2 | Ausgangsleistung | W | 10 |
| 3 | Betriebstemperatur | oC | -40 ~ +70 |
| 4 | Kapazitätsdimension | mm | Φ129*330 |
| 5 | Hauptgröße | mm | 186*135*75 |
| 6 | Struktur der Wärmeverteilung | - | Isolierende Harzpotten |
| 7 | Paketstruktur | - | Kunststoff- und Metallschalen |
| 8 | Wasserdichte Ebene | - | IP67 |
Arbeitsprinzip
Das Schaltkreisblockdiagramm ist in der Abbildung unten dargestellt. In der Abbildung ist der Kondensator C der Hochspannungskondensator und T der Stromtransformator.Diese beiden Komponenten bilden den C-L-LeistungsmodusDer Vorteil dieser Methode besteht darin, daß die Leistung groß und das Gesamtvolumen gering ist.
Blockdiagramm und Terminalbeschreibung

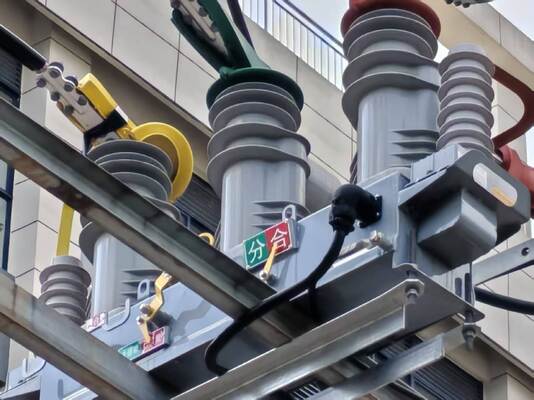

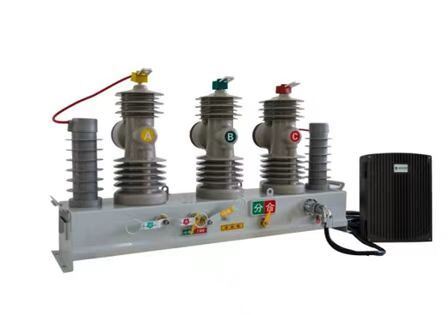

Das von unserer Firma hergestellte Hochspannungsgerät weist die Vorzüge einer großen Leistungsaufnahme, einer flexiblen Kombination und einer breiten Leistungs- und Spannungsdeckung auf.Es kann mit der Betriebsstromversorgung aller Modelle von primären und sekundären Fusionsintelligenten Schalter und Steuerung, und kann die tödlichen Schäden durch ferromagnetische Resonanz der traditionellen PT lösen. Es ist ein ideales Ersatzprodukt, um die traditionelle PT zu ersetzen.
Aufmerksamkeit!
- Nach dem Anschließen der Drähte prüfen Sie beim Gebrauch, ob der Erdungsdraht gut geerdet ist.
- Nach dem Einschalten der Stromversorgung wird die Last eingeschaltet, wenn die Ausgangsspannung normal ist.
- Bitte machen Sie die Stromversorgung nicht willkürlich neu oder zersetzen Sie sie nicht, unsere Firma ist nicht für alle damit verbundenen Konsequenzen verantwortlich.
