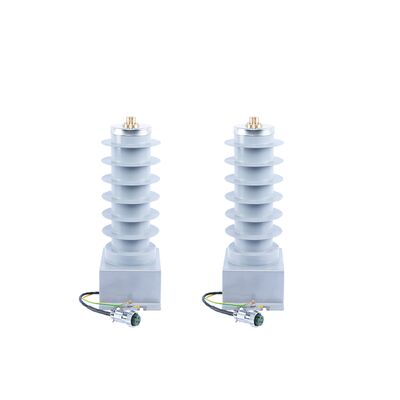

Hochspannungskondensator Stromversorgung mit 220VAC ± 10% Ausgangsspannung IP67 Wasserdichtes Niveau und Isolierharz-Potting für Smart Grid Spannungsdivider
Produktdetails
| Hervorheben | 220 VAC ±10 % Ausgangsspannung Hochspannungskondensator,IP67 wasserdichtes Netzteil,Isolierender Harzverguss-Smart-Grid-Spannungsteiler |
||
|---|---|---|---|
Produkt-Beschreibung
Intelligenter Netzspannungsspalter
Produktübersicht
Die Stromversorgung ist eine Stromversorgungseinrichtung, die das Hochspannungsteil direkt an das Gerät anschließt und elektrische Energie vom Ausgangsteil erhält.Es besteht hauptsächlich aus einem Kondensator und einer elektromagnetischen Einheit, wobei die elektromagnetische Einheit einen Zwischentransformator und einen Harmonie-Eliminationskreis umfasst.
Elektrische Leistungsindex
| Seriennummer | Kategorie | Einheit | Index |
|---|---|---|---|
| 1 | Ausgangsspannung | V | 220VAC ± 10% |
| 2 | Ausgangsleistung | W | 10 |
| 3 | Betriebstemperatur | oC | -40 ~ +70 |
| 4 | Kapazitätsdimension | mm | Φ129*330 |
| 5 | Hauptgröße | mm | 186*135*75 |
| 6 | Struktur der Wärmeverteilung | - | Isolierende Harzpotten |
| 7 | Paketstruktur | - | Kunststoff- und Metallschalen |
| 8 | Wasserdichte Ebene | - | IP67 |
Arbeitsprinzip
Das Schaltkreisblockdiagramm ist in der Abbildung unten dargestellt. In der Abbildung ist der Kondensator C der Hochspannungskondensator und T der Stromtransformator.Diese beiden Komponenten bilden den C-L-LeistungsmodusDer Vorteil dieser Methode besteht darin, daß die Leistung groß und das Gesamtvolumen gering ist.
Blockdiagramm und Terminalbeschreibung
Das von unserer Firma hergestellte Hochspannungsgerät weist die Vorzüge einer großen Leistungsaufnahme, einer flexiblen Kombination und einer breiten Leistungs- und Spannungsdeckung auf.Es kann mit der Betriebsstromversorgung aller Modelle von primären und sekundären Fusionsintelligenten Schalter und Steuerung, und kann die tödlichen Schäden durch ferromagnetische Resonanz der traditionellen PT lösen. Es ist ein ideales Ersatzprodukt, um die traditionelle PT zu ersetzen.
Beurteilung der Nutzen der Anwendung
Wirkliche Anwendungsfälle und Förderung
· Kernanwendungen im Energiesystem:Es wurde in mehr als 20 Einheiten angewendet, darunter XJ Group und Pinggao Group,Stromversorgung für Online-Überwachungseinrichtungen (z. B. Temperatursensoren für Leitungen und Geräte zur Überwachung von Leckströmen von Isolatoren) von 110 kV und höherDie Ausfallrate von Betriebsausrüstungen beträgt < 0,3%, was deutlich niedriger ist als bei der traditionellen CT-Energiegewinnung (5-8%).
· Cross-Field-Erweiterungseffektin Szenarien wie Eisenbahn- und Ölfeldpipeline-Kathodenschutz-Stromversorgungen eingesetzt,Sicherstellung, dass die Leistung der Vorrichtung bei elektromagnetischen Störungen in Eisenbahn-Szenarien die "GB/T 17626" übersteigt.5-2019" Zertifizierung der Stufe 4, um sicherzustellen, dass das Zugsteuerungssystem nicht gestört wird.
Aufmerksamkeit!
- Nach dem Anschließen der Drähte prüfen Sie beim Gebrauch, ob der Erdungsdraht gut geerdet ist.
- Nach dem Einschalten der Stromversorgung wird die Last eingeschaltet, wenn die Ausgangsspannung normal ist.
- Bitte machen Sie die Stromversorgung nicht willkürlich neu oder zersetzen Sie sie nicht, unsere Firma ist nicht für alle damit verbundenen Konsequenzen verantwortlich.
