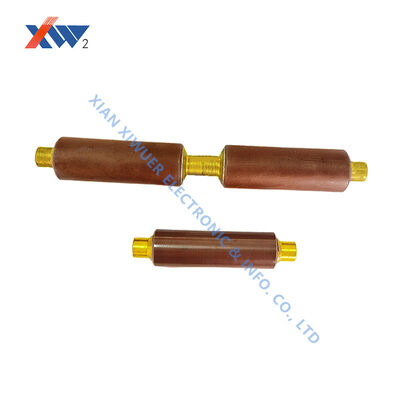

Hochspannungskeramische Kondensatorstange (VDIS-Keramik) für 3,6 kV/40,5 kV-Systeme mit ultra-niedriger Teilentladung und hoher Isolationsbeständigkeit

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Herkunftsort XIAN, CHINA
Markenname XIWUER
Zertifizierung ISO9001,ISO14001,ISO45001,CCC
Modellnummer CT8-2-24kV-500pF
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Karton
Lieferzeit 25~30 Arbeitstage
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 3.000.000 Stück pro Jahr
Produktdetails
Montageart Durch Loch Nennspannung 2000V
Arbeitstemperaturbereich 50℃~+125℃ Kapazität 10pF bis 1µF
Dimension T: 22,0 mm Spannungswiderstehen 70kV, 50Hz ·1min
Spannungswert 100 V bis 10 kV Dielektrisches losse 1V, ℃ 1KHz (20-25) < 0,0040
Leben 10 Jahre Anwendungen Hochspannungsnetzteile, Impulsschaltungen, medizinische Geräte
Produktname Hochspannungskeramikkondensator Anschlusskabel Φ0.48mm
Anwendung Glasur, Farbe, Zirkoniumdioxidkieselsäureverbindung Kapazitanz an 1V, 1kHz, (20-25) ℃ 150PF±10%
Beendigung Zinn/Blei oder bleifrei
Hinterlass eine Nachricht
Produkt-Beschreibung
Keramische Kondensatorstäbe (VDIS-Keramik) für Hochspannungsanwesenheitsanzeigegeräte | 3,6 kV–40,5 kV
Produktübersicht

Unsere HochleistungKeramische Kondensatorstäbe (VDIS-Keramik)sind präzisionsgefertigte Kernkomponenten für Hochspannungs-Präsenzanzeigegeräte (VPIS/VDIS) in Mittelspannungsschaltanlagen (MV). Diese Stäbe wurden für die strengen Anforderungen von 3,6-kV- bis 40,5-kV-Systemen entwickelt und gewährleisten eine genaue Spannungserkennung mit extrem geringer Teilentladung, stabilem Isolationswiderstand und zuverlässigem Langzeitbetrieb.

Unsere aus hochwertigen keramischen dielektrischen Materialien hergestellten VDIS-Stäbe liefern konstante Kapazitätswerte, einen geringen dielektrischen Verlust und eine hervorragende Temperaturstabilität, wodurch sie sich ideal für die Montage von MV-Geräten im Innen- und Außenbereich eignen.

Hauptmerkmale
  • Spannungsbereich:3,6 kV bis 40,5 kVund deckt alle gängigen MV-Anwendungen ab
  • Extrem niedrige Teilentladung: ≤ 10 pC bei angegebenen Prüfspannungen (bis zu 5 pC bei 1,1-facher Nennspannung)
  • Extrem niedriger dielektrischer Verlust: ≤ 0,0040 (getestet bei 1 kHz, 1 V)
  • Hoher Isolationswiderstand: ≥ 1,0×10⁵ MΩ (1VDC / 1min)
  • Ausgezeichnete Blitzimpulsfestigkeit (bis zu 185 kV Spitze)
  • Temperatureigenschaften: 2D4 (Y5T), 2B4 (Y5P), DL-Serie verfügbar
  • Benutzerdefinierte Schraubengewindeoptionen: M4, M5, M6, M8, M10, M12, M16
  • Kundenspezifische Abmessungen und Kapazitätswerte sind auf Anfrage erhältlich
  • Konform mitDL/T538-2006UndJB/T10305-2001Standards
Anwendungen
  • Hochspannungsanwesenheitsanzeigegeräte (VPIS/VDIS)
  • Kapazitive Spannungssensoren und Spannungsteiler
  • Mittelspannungsschaltanlagen (MV), Ringhaupteinheiten (RMUs) und Schaltfelder
  • Messwandler aus Epoxidguss
  • 3,6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV Stromverteilungssysteme
Technische Spezifikationen
Parameter Einzelheiten
Nennspannung 3,6 kVAC, 7,2 kVAC, 12 kVAC, 24 kVAC, 40,5 kVAC
Nennkapazitätsbereich 4pF bis 500pF (anpassbar)
Dielektrischer Verlust ≤ 0,0040 (1 kHz, 1 V ± 0,2 V)
Isolationswiderstand ≥ 1,0×10⁵ MΩ (1 VDC / 1 min)
Teilentladung ≤ 10 pC / ≤ 5 pC (bei angegebenen Prüfspannungen)
Blitzimpuls-Widerstandsfähigkeit 40 kV bis 185 kV (1,2/5 μs Welle)
Teststandard DL/T538-2006, JB/T10305-2001
