Drahtloses kapazitives Spannungsprüfer-Kabel-Gelenk-kapazitiver Temperaturfühler

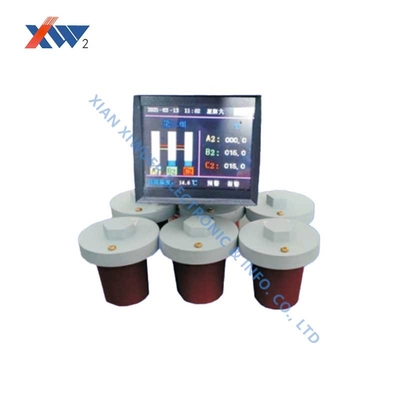

Drahtloses Temperatur-Messgerät für Ring Network Cabinet

Einleitung

Im Stromnetz ist die Temperatur der elektrischen Kreuzung ein wichtiger Parameter, der den Normalbetrieb der Primärausrüstung ausdrückt. Besonders für die brechende Kontaktstelle der Primärausrüstung, wegen der Ausrüstungsherstellung, Ausrüstungsaltern und Umweltverschmutzung, Kontaktoxidation und Bogenauswirkung während der Operation veranlaßt Durchgangswiderstand sich zu erhöhen. Die Kontakte erhitzen häufig oben ununterbrochen und die Temperatur hält das Steigen und begräbt versteckte Gefahren für den sicheren Betrieb der Ausrüstung. Wenn es nicht in der Zeit gefunden wird, sie führt möglicherweise leicht, um oder Explosion, mit dem Ergebnis der enormen Eigentumsbeschädigung abzufeuern. Entsprechend dem nationalen Electric Power-Sicherheits-Unfallbericht werden mehr als 40% der Unfälle des elektrischen Stroms, die in den Kraftwerken in meinem Land jedes Jahr auftreten, verursacht, indem man von Hochspannungselektrogeräten überhitzt. In Artikel 11.7.2 State Grid Corporations achtzehn Major Grid Anti-Accident Measuress, der durch State Grid Corporation herausgegeben wird, erfordert es, dass „an den Gelenken der Schaltanlage, das Bergbauteil der Energie des Trenners (Schlüsselkomponenten: die Kontakte, Sockel) etc.), besonders während der schweren Last oder der hohen Temperatur verdrahtend, verstärken die Überwachung des Temperaturanstiegs Betriebsausrüstung.“

Eigenschaften

• Direkt Maß die Temperatur des Innenleiters des Steckers, die Realzeittemperatur des Kabelgelenkes zu reflektieren.
• Der Auftritt und die Maße des ursprünglichen hinteren Steckers sind genau die selben, und der Ersatz ist einfach.
• Nehmen Sie die Spannungsenergie an, die Technologie nimmt, keine externe Stromversorgung ist erforderlich.
• Unter Verwendung des Bandes der Frequenz 433MHZ drahtlose Übertragung, stabile Kommunikation
• Die Wirtsfunktion kann den Anzeigemodus, den DFV-Anschluss und das Übertragungsprotokoll besonders anfertigen

Anwendung

Das drahtlose Temperaturmessgerät für den Stecker des Ringnetzkabinetts wird benutzt, um die Temperatur des Kabelkopfes der verschiedenen Ringnetzkabinette und der Kabelniederlassungskästen online zu überwachen. Entsprechend dem tatsächlichen Temperaturwert des Kupferkerns des Steckers, wird der Grad der Überhitzung der Ausrüstung bestimmt. Wenn die Übertemperatur auftritt, kann das System eine Alarmanzeige in der Zeit herausgeben, das versteckte Problem in der Zeit zu entdecken. Es ist von der hohen Bedeutung, zum der Zuverlässigkeit der Kabelbetriebsgemeinschaft zu verbessern, die Anzahl von Ausfällen zu verringern und verringert Ausfallverluste.

Technische Parameter

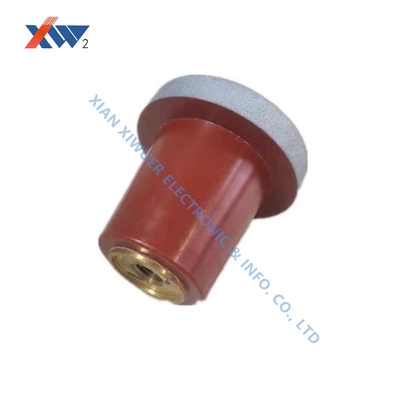

1. Messender Stecker-Sensor der Temperatur

• Temperaturmessungsstrecke: -40℃~+125℃
• Temperaturmessungsgenauigkeit: ±1℃ 20211007
• Temperaturmessungsmethode: Kontaktart
• Schutzklasse: IP68
• Arbeitsfrequenzband: 433MHz
• Macht-Nehmen von Methode: Spannungsmacht-nehmen
• Schwellenspannung: 8KV
• Senden von Frequenz: <10s>
• Blitzantrieb: mehr als Spannung des Widerstandes 95KV: 48KV/3min, normaler Teil: 20KV, weniger als 2PC

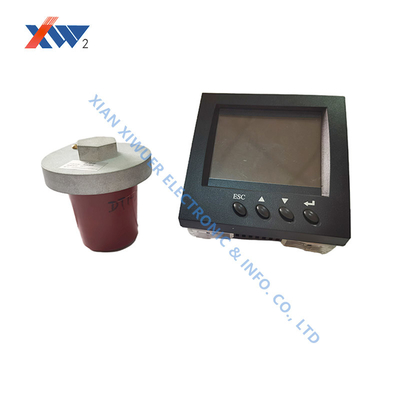

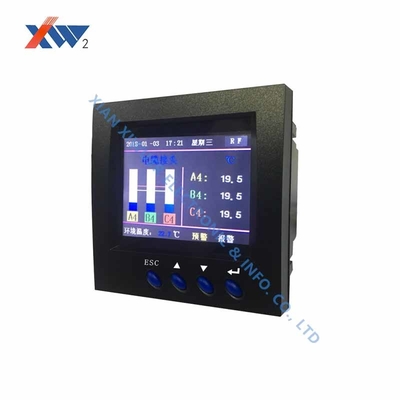

2. drahtloser Temperaturmessungsempfänger

• Installationsmethode: Loch eingebettet
• Temperaturmessungsstrecke: - 40℃~+125℃ Anzeigemodus: Lcd-Farbbildschirm
• Warnungsertrag: 1 (normalerweise offener, normalerweise geschlossener Knoten) Kommunikationsschnittstelle: RS485
• Übertragungsprotokoll: modbus (kundengerechtes) Arbeitsfähigkeitsspg.versorgungsteil: AC/DC85~265V
• Leistungsaufnahme der ganzen Maschine: <5w>
• Drahtlose Kommunikationsfrequenz: 433MHZ
• Betriebsumgebung: Temperatur -25℃~+85℃, relative Luftfeuchtigkeit ≤ 95%, keine Kondensation
• Lagertemperatur: -50℃-85℃
• Maße: 96mm×96mm×103mm

FIRMENüberblick

Xian Xiwuer Electronic u. Informationen. Co., Ltd. ist in Beiguan, Xi'an-Stadtabdeckung in einem Bereich ㎡ 4000, mit Angestellten von 2300, und ungefähr 580 Techniker, amongthem, dort sind 135 Ingenieure, 21 leitende Ingenieure. Die Firma hat Gesamtanlagegüter von 315 Million RMB Yuan, Anlagevermögen von 137 Million RMB Yuan, das ein großes Unternehmen ist, das hauptsächlich an dem Produzieren von elektronischen Bauelementen teilnimmt. Die Firma hat die größte Produktionsskala des Varistors, des keramischen Kondensators SPD (Anstiegs-Schutzgerät) und Hochspg in China, mit den folgenden Hauptprodukten:

1. Varistoren u. SPD

4. Thermistor

Die Hauptfertigungsstraße und die Inspektionsausrüstung u. -instrument werden aus Japan, Amerika, Belgien und der Schweiz etc. importiert. Die jährliche Produktionskapazität der zwei führenden Produkte ist zu 5 Million PC und zu 150 Million PC beziehungsweise, mit der Marktholdingrate in China von ungefähr 10% und von 30% beziehungsweise durch fortwährend technische Innovation erreicht worden. Die Varistoren und SPD, die von der Firma produziert wurde, genossen großes Ansehen im Weltmarkt und exportiert wurden in viele Länder und Bereiche wie Japan, USA, Hong Kong etc., mit den Kunden wie India und GE in USA. werden bereits an Fahrwerk-Firma in Korea mit großer Menge und auch an Spainand Indien etc. verkauft.

Nicht nur alle ist Produktqualität und -technische Leistung, aber auch die Vollständigkeit der Modelle im führenden Platz in China. Die Hauptprodukte haben CCEE-, UL-, Vde- u. TUV-Zustimmung. Das Qualitätssicherungssystem wurde entsprechend der Anforderung von ISO9000 Leistung gegründet und hat Zustimmung ISO9002 durch internationale Organisation DNV im Juli 1994 geführt, dann Bescheinigung ISO9001 durch britische Organisation im Jahre 2000 erhielt, bis dahin sind wir beide erste Person, die durch Bescheinigung ISO9000 im Nordwestbereich von China und von gleichen Besetzung anerkannt werden. Wir führten die ganze aufeinander folgende periodische Rechnungsprüfung und erhalten glatt das neue Zertifikat registriert in Holland in Aug.1997; das Qualitätssicherungssystem wird ständig verstärkt und abgeschlossen. Und wir erhielten Zertifikat auch ISO18000.

Wir glauben, dass wir in der Lage sind, erfüllte Waren und Dienstleistung an Kunden mit dem angemessensten Preis und der kürzesten Lieferfrist, auf Basis unserer ausgezeichneten Qualitätssicherungskapazität, der technischen Entwicklungskapazität und der reichen Herstellungserfahrungen nach Hause und im Ausland zu liefern.
