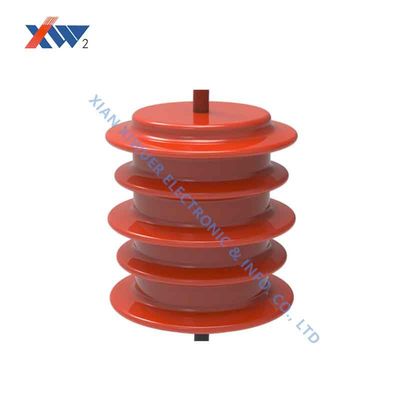

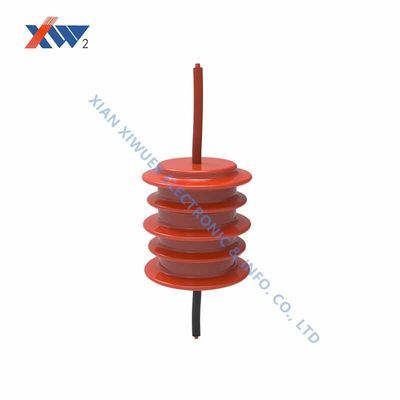

12KV kapazitiver Spannungsdetektor, Messleistungsschalter, Transformator, Live-Line-Sensoreinheit

Phasenfolge-Meßtransformator OEM/ODM 10KV/12KV benutzt in den Ringgitterkabinetten, Leistungsschalter

Einleitung

Kapazitiver Spannungsmessungs- und Schutztransformator ist ein elektronischer Transformator, der entsprechend dem Prinzip der Kapazitanz die als Funktion der entworfen ist Phasenfolgespannungsmessung verwendet zu werden Spannung teilend, die in den ganzen Sätzen Ausrüstung wie Schaltern auf Spalten 12KV, Ringgitterkabinetten, Leistungsschaltern, etc. weitverbreitet ist.

Elektrische Parameter

• Zeit-unterschiedliche Verhältnisgenauigkeit der Spannung 8~12KV: 3P;

• Phasenfolge-Spannungsverhältnisbewertung: 10/√3 KV /3.25/ √3 V

• Zeit-unterschiedliche Verhältnisgenauigkeit der Spannung 8~12KV: 0,5;

• Klimawiderstandstemperatur: -40 °C | °C +70;

• Bewertete Frequenz: 50HZ;

• Bewertete Last: 5.1MΏ;

• Systemnennspannung: 10KV/12KV;

• Teil: 5PC

• Widerstandsspannung: Wechselstrom 42KV für zwei Minuten;

• Blitzschock: 75KV 15mal jedes;

• Netzfrequenz: 48KV/1min

Elektrische Prinzipien

1. Diese Reihe Produkte basiert auf dem Prinzip der kapazitiven Spannungsabteilung. Eine Gruppe Kondensatoren werden in jedem Transformator gleichzeitig eingepflanzt, und der Transformator wird für das Messen benutzt;
2. Kombinieren Sie die drei Transformatoren zusammen als Dreiphasenmeßfunktion;
3. Wie in dem ProduktSchaltplan gezeigt sind MA, Ub, Uc Dreiphasenmaß, ist der Schwachstromkondensator im Transformator errichtet worden, und die externe Signalausgabe kann direkt angeschlossen werden (Zweikern abgeschirmter Draht, ein Kern erdet, und das andere ist Signal. Ertrag)

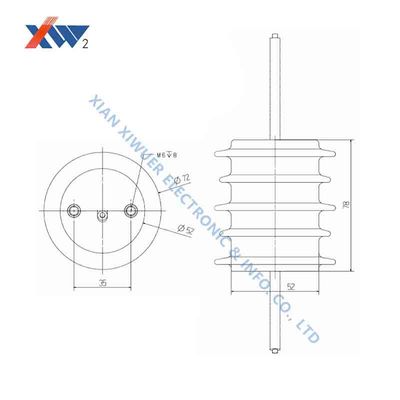

1. Durchmesser: 78mm; Höhe: 120mm;
2. Hochspannungsinputseite: Schraube M8*8mm;
3. Niederspannungsabtriebsseite: 1 Erdung und 2 Befestigungsschrauben: M10*12.5mm; Null Reihenfolgen- und Phasenfolgesignalschraube: M6*6mm; 4, verschüttete Tiefe: 8.5mm
