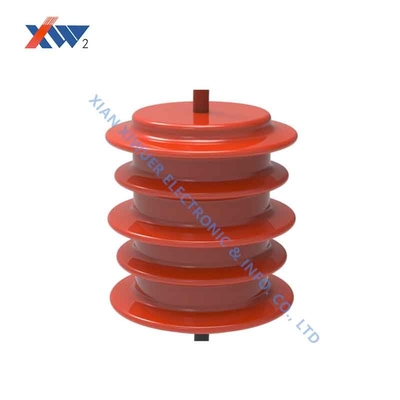

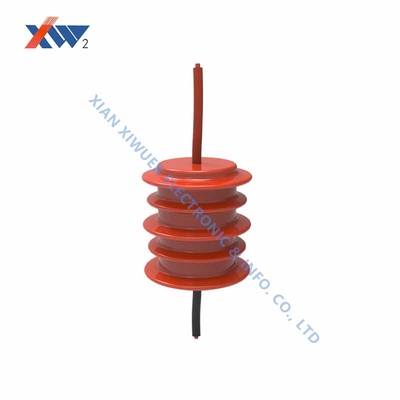

Kapazitiver Spannungsprüfer-Meßleistungsschalter-Transformator Soems 12KV

Phasenfolge-Meßtransformator OEM/ODM 10KV/12KV benutzt in den Ringgitterkabinetten, Leistungsschalter

Einleitung

Kapazitiver Spannungsmessungs- und Schutztransformator ist ein elektronischer Transformator, der entsprechend dem Prinzip der Kapazitanz die als Funktion der entworfen ist Phasenfolgespannungsmessung verwendet zu werden Spannung teilend, die in den ganzen Sätzen Ausrüstung wie Schaltern auf Spalten 12KV, Ringgitterkabinetten, Leistungsschaltern, etc. weitverbreitet ist.

Elektrische Parameter

• Zeit-unterschiedliche Verhältnisgenauigkeit der Spannung 8~12KV: 3P;

• Phasenfolge-Spannungsverhältnisbewertung: 10/√3 KV /3.25/ √3 V

• Zeit-unterschiedliche Verhältnisgenauigkeit der Spannung 8~12KV: 0,5;

• Klimawiderstandstemperatur: -40 °C | °C +70;

• Bewertete Frequenz: 50HZ;

• Bewertete Last: 5.1MΏ;

• Systemnennspannung: 10KV/12KV;

• Teil: 5PC

• Widerstandsspannung: Wechselstrom 42KV für zwei Minuten;

• Blitzschock: 75KV 15mal jedes;

• Netzfrequenz: 48KV/1min

Elektrische Prinzipien

1. Diese Reihe Produkte basiert auf dem Prinzip der kapazitiven Spannungsabteilung. Eine Gruppe Kondensatoren werden in jedem Transformator gleichzeitig eingepflanzt, und der Transformator wird für das Messen benutzt;
2. Kombinieren Sie die drei Transformatoren zusammen als Dreiphasenmeßfunktion;
3. Wie in dem ProduktSchaltplan gezeigt sind MA, Ub, Uc Dreiphasenmaß, ist der Schwachstromkondensator im Transformator errichtet worden, und die externe Signalausgabe kann direkt angeschlossen werden (Zweikern abgeschirmter Draht, ein Kern erdet, und das andere ist Signal. Ertrag)

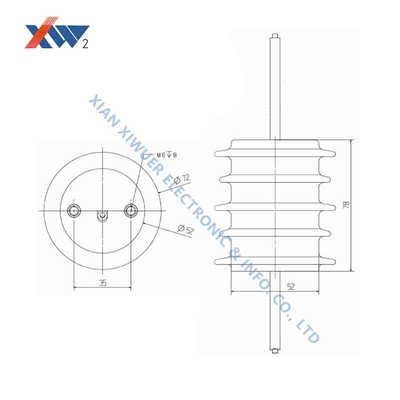

1. Durchmesser: 78mm; Höhe: 120mm;
2. Hochspannungsinputseite: Schraube M8*8mm;
3. Niederspannungsabtriebsseite: 1 Erdung und 2 Befestigungsschrauben: M10*12.5mm; Null Reihenfolgen- und Phasenfolgesignalschraube: M6*6mm; 4, verschüttete Tiefe: 8.5mm

FIRMENüberblick

Xian Xiwuer Electronic u. Informationen. Co., Ltd. ist in Beiguan, Xi'an-Stadtabdeckung in einem Bereich ㎡ 4000, mit Angestellten von 2300, und ungefähr 580 Techniker, amongthem, dort sind 135 Ingenieure, 21 leitende Ingenieure. Die Firma hat Gesamtanlagegüter von 315 Million RMB Yuan, Anlagevermögen von 137 Million RMB Yuan, das ein großes Unternehmen ist, das hauptsächlich an dem Produzieren von elektronischen Bauelementen teilnimmt. Die Firma hat die größte Produktionsskala des Varistors, des keramischen Kondensators SPD (Anstiegs-Schutzgerät) und Hochspg in China, mit den folgenden Hauptprodukten:

1. Varistoren u. SPD

4. Thermistor

Die Hauptfertigungsstraße und die Inspektionsausrüstung u. -instrument werden aus Japan, Amerika, Belgien und der Schweiz etc. importiert. Die jährliche Produktionskapazität der zwei führenden Produkte ist zu 5 Million PC und zu 150 Million PC beziehungsweise, mit der Marktholdingrate in China von ungefähr 10% und von 30% beziehungsweise durch fortwährend technische Innovation erreicht worden. Die Varistoren und SPD, die von der Firma produziert wurde, genossen großes Ansehen im Weltmarkt und exportiert wurden in viele Länder und Bereiche wie Japan, USA, Hong Kong etc., mit den Kunden wie India und GE in USA. werden bereits an Fahrwerk-Firma in Korea mit großer Menge und auch an Spainand Indien etc. verkauft.

Nicht nur alle ist Produktqualität und -technische Leistung, aber auch die Vollständigkeit der Modelle im führenden Platz in China. Die Hauptprodukte haben CCEE-, UL-, Vde- u. TUV-Zustimmung. Das Qualitätssicherungssystem wurde entsprechend der Anforderung von ISO9000 Leistung gegründet und hat Zustimmung ISO9002 durch internationale Organisation DNV im Juli 1994 geführt, dann Bescheinigung ISO9001 durch britische Organisation im Jahre 2000 erhielt, bis dahin sind wir beide erste Person, die durch Bescheinigung ISO9000 im Nordwestbereich von China und von gleichen Besetzung anerkannt werden. Wir führten die ganze aufeinander folgende periodische Rechnungsprüfung und erhalten glatt das neue Zertifikat registriert in Holland in Aug.1997; das Qualitätssicherungssystem wird ständig verstärkt und abgeschlossen. Und wir erhielten Zertifikat auch ISO18000.

Wir glauben, dass wir in der Lage sind, erfüllte Waren und Dienstleistung an Kunden mit dem angemessensten Preis und der kürzesten Lieferfrist, auf Basis unserer ausgezeichneten Qualitätssicherungskapazität, der technischen Entwicklungskapazität und der reichen Herstellungserfahrungen nach Hause und im Ausland zu liefern.
