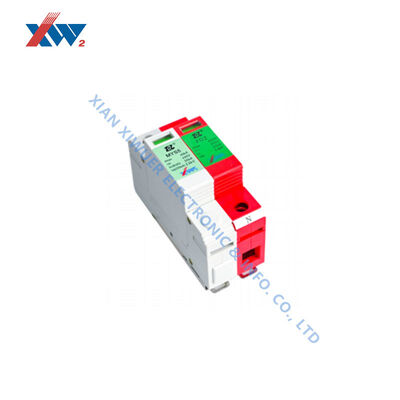

TT TN System Modulares Überspannungsschutzgerät 1 1-Kreis-Einphasen-Stromleitungs-Blitzableiter

Entwickelt für TT- und TN-Systeme, verwendet dieses 1P+NPE-Überspannungsschutzgerät eine 1+1-Schaltung zum Schutz von L-N- und N-PE-Leitungen bei 230V. Es bewältigt einen Nennentladestrom von 20 kA und einen maximalen Entladestrom von 40 kA, mit einem Schutz bis zu 1,5 kV und einer Ansprechzeit von 25 ns. Das 35-mm-DIN-Schienen-Gerät passt in TN-S-Schränke.

Produktübersicht

Das Überspannungsschutzgerät (SPD) der Serie MYS5-385/20-1P+NPE ist ein Hochleistungsgerät für Blitz- und Überspannungsschutz, das speziell für Niederspannungs-Energieverteilungssysteme entwickelt wurde. Dieses Produkt entspricht streng den Normen EN 61643-11 und IEC 61643-11 und ist als Überspannungsschutzgerät der Klasse 2 / Klasse II (Typ 2) klassifiziert. Es verfügt über eine 1P+NPE-Verkabelungskonfiguration mit einer Nennwechselspannung von 230 V (50/60 Hz). Es schützt effektiv L-N- und N-PE-Leitungen und eignet sich daher für einphasige TN-S- und andere Erdungssysteme und bietet eine zuverlässige Blitzschutzbarriere für nachgeschaltete Geräte.

Hervorragende elektrische Schutzleistung

In Bezug auf die wichtigsten elektrischen Parameter weist diese Serie herausragende Entlade- und Spannungsbegrenzungseigenschaften auf. Der Nennentladestrom (In, 8/20 μs) für L-N- und N-PE-Leitungen beträgt bis zu 20 kA, und der maximale Entladestrom (Imax) erreicht 40 kA, wodurch starke Blitzüberspannungen oder Netzüberspannungen problemlos bewältigt werden können. In Bezug auf den Überspannungsschutzpegel wird der L-N-Pol auf ≤1,9 kV geregelt, während der N-PE-Pol nur ≤1,5 kV beträgt, wodurch sichergestellt wird, dass die Restspannung in einem sicheren Bereich unterdrückt wird. Darüber hinaus verfügt das Produkt über extrem schnelle Ansprechzeiten: ≤25 ns für L-N und ≤100 ns für N-PE. Es leitet und entlädt sich schnell im Moment des Auftretens transienter Überspannungen und schützt empfindliche Geräte.

Robustes physikalisches Design und Umweltanpassungsfähigkeit

Das Design dieser SPD-Serie berücksichtigt vollständig die Installationsanforderungen von industriellen und zivilen Verteilungsboxen. Das Produkt verwendet eine Standard-35-mm-DIN-Schienenmontage (gemäß EN 60715). Das Gehäuse besteht aus thermoplastischem Material, das die UL 94 V-0 Flammwidrigkeitsklasse erfüllt, mit einer Schutzart von IP20, wodurch es für die Inneninstallation geeignet ist. Es hat einen breiten Betriebstemperaturbereich und kann in extremen Umgebungen von -40 °C bis +70 °C stabil arbeiten. Für die Verdrahtung unterstützt es Leiterquerschnitte von 1,5 mm² bis 35 mm² (Litze) / 25 mm² (flexible Leitung). Die Klemmen verwenden M5-Schrauben mit einem empfohlenen Drehmoment von 3,0 Nm ± 10 % und verfügen über ein klares grün/rotes zweifarbiges Betriebsstatus- und Fehleranzeigefenster für eine bequeme Routineinspektion und Wartung.

Intelligente Überwachung und differenzierte Vorteile (NS-Version)

Diese Serie bietet zwei optionale Modelle: die Standardversion (MYS5-385/20-1P+NPE) und die intelligente Fernsignalisierungsversion (MYS5-385/20-1P+NPE (NS)). Beide sind in den Kern-Blitzschutzparametern vollständig identisch, aber die (NS)-Version ist zusätzlich mit einer Fernsignalisierungsklemme mit einem schaltenden Kontakt ausgestattet. Diese Fernsignalisierungsschnittstelle unterstützt eine AC-Schaltleistung von 125 VAC/1 A und eine DC-Schaltleistung von 30 VDC/0,5 A (Anschlussdrahtquerschnitt: 0,2 mm², M2-Schraube, Drehmoment 0,25 Nm). Durch diese Fernsignalisierungsfunktion können Betriebs- und Wartungspersonal den Fehlerstatus des SPD (wie Degradation oder Ausfall) ferngesteuert an ein Überwachungssystem oder eine Alarmvorrichtung übertragen und so eine intelligente und ferngesteuerte Verwaltung von Blitzschutzgeräten erreichen. Dies ist besonders geeignet für Szenarien mit extrem hohen Anforderungen an die Systemzuverlässigkeit, wie z. B. unbesetzte Basisstationen und industrielle Automatisierungssteuerungsschränke.
