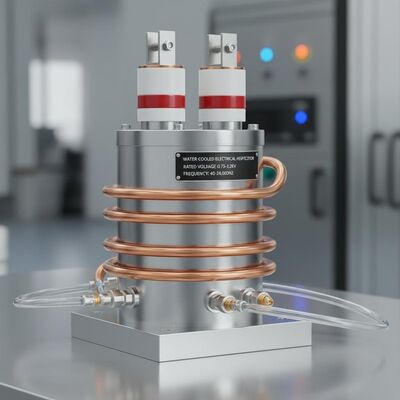

Wassergekühlter elektrischer Heizkondensator mit Nennspannung 0,75-1,2 kV und Frequenz 40-24.000 Hz für Hochspannungsanwendungen

• Kapazitätsabweichung: ±10%. Das Verhältnis der maximalen zur minimalen Kapazität für jede Phase und Gruppe darf nicht mehr als 1,1 betragen.
• Dielektrischer Verlustfaktor tanδ (für Vollfilm-Dielektrikum) bei Nennspannung Un und 20°C:
  • Un ≤ 1kV: tanδ ≤ 0,0015
  • Un > 1kV: tanδ ≤ 0,0012
• Isolationsfestigkeit: Hält 1kV Prüfspannung mit Netzfrequenz für 1 Minute zwischen Klemmen und Gehäuse stand.
• Die Kühlwassereintrittstemperatur darf 30°C nicht überschreiten.
  • Für Kondensatoren mit Qn ≤ 1000 kvar, Wasserdurchflussrate ≥ 4 L/min
  • Für Kondensatoren mit Qn ≥ 1000 kvar, Wasserdurchflussrate ≥ 6 L/min
• Langzeit-Betriebsüberspannung (nicht mehr als 4 Stunden innerhalb von 24 Stunden) darf 1,1Un nicht überschreiten.
• Langzeit-Betriebsüberstrom (einschließlich Harmonischen) darf 1,35In nicht überschreiten.
• Innenaufstellung, mit einer Höhe von nicht mehr als 1000m.
• Die Umgebungstemperatur am Aufstellungs- und Betriebsort darf 50℃ nicht überschreiten.
• Aufstellungsort frei von starken mechanischen Vibrationen, schädlichen Gasen/Dämpfen und explosivem Staub.
• RWM und RFM wassergekühlte, vollflächige elektrische Heizkondensatoren entsprechen JB71

Hauptsächlich in steuerbaren oder regelbaren Wechselstromsystemen mit einer Nennspannung von nicht mehr als 3,6kV und einer Frequenz von 40 bis 24.000Hz eingesetzt. Speziell entwickelt zur Verbesserung des Leistungsfaktors in Induktionsheiz-, Schmelz- und Rühr- oder Gießanlagen sowie ähnlichen Anwendungen.

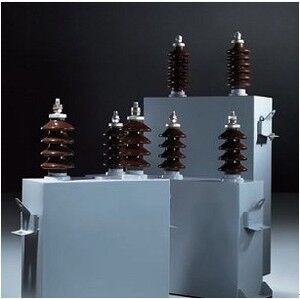

Der elektrische Heizkondensator besteht aus folgenden Hauptkomponenten:

• Kern: Der Kern besteht aus mehreren parallelen Elementen. Jedes Kondensatorelement ist aus Kondensatorpapier (Dielektrikum) und Aluminiumleitern (Platten) gewickelt. Alle Elementplatten ragen über das Dielektrikum hinaus. Eine Platte ist mit einem Kühlwasserrohr verschweißt, das mit dem Erdungsbolzen oder der Erdungsplatte auf dem Deckel verbunden ist und als Gesamtklemme für diese Platte dient.
• Die zweite Platte ist vom Gehäuse isoliert. Sie ist über eine Anschlussplatte mit der Sammelschiene verbunden und wird durch eine Porzellanbuchse am Deckel nach außen geführt.
• Gehäuse: Das Gehäuse ist rechteckig und hat auf beiden Seiten angeschweißte Hebeösen zur Handhabung. Der Deckel verfügt über eine Porzellanbuchse mit einer nummerierten Stange und einem Erdungsbolzen oder einer Erdungsplatte.

• Kondensatoren müssen vibrationsfrei installiert werden. Die Aufstellung in der Nähe von Heizungen ist zulässig, sofern nicht brennbare Materialien eine feste Trennwand um die Kondensatoren bilden oder die Kondensatoren in separaten Metallschränken untergebracht sind.
• Um Schäden an den Kühlwasserrohren der Kondensatoren zu vermeiden, darf die Umgebungstemperatur am Aufstellungsort nicht unter ±2°C fallen.
• Kondensatoren müssen vertikal installiert werden (Porzellanisolatoren nach oben zeigend). Das Bewegen von Kondensatoren an ihren Porzellanisolatoren ist strengstens untersagt. Halten Sie einen Mindestabstand von 20 mm zwischen den Kondensatoren ein.
• Verbindungen zwischen den Kühlwasserrohren der Kondensatoren und zwischen den Kühlwasserrohren und den Wasserversorgungsrohren müssen mit flexiblen Gummischläuchen erfolgen. Kühlwasserrohre können in Reihe geschaltet werden, jedoch nicht mehr als drei Kondensatoren. Abflussrohre dürfen nicht abgedeckt sein und sollten an gut sichtbaren Stellen platziert werden, um den Wasserablauf jederzeit überwachen zu können.
• Die Kühlwassertemperatur am Einlass darf +30°C nicht überschreiten und am Auslass +35°C nicht überschreiten.
• Beim Reihenschalten mehrerer Kühlwasserrohre (nicht mehr als drei Einheiten) sind Wasserdruck und Durchflussrate anzupassen, um die Temperaturdifferenz zwischen Einlass- und Auslasswasser zu regeln und sicherzustellen, dass die Auslasstemperatur +35°C nicht überschreitet. Der Druck am Kühlwassereinlass darf 4 bar nicht überschreiten.
• Wenn die Wasserversorgung aufgrund eines Fehlers unterbrochen wird, trennen Sie sofort die Stromversorgung des Kondensators. Wenn ein Kondensator aufgrund eines Fehlers außer Betrieb genommen wird, lassen Sie das gesamte Wasser aus den Kühlwasserrohren vollständig ab.
• Bei Verwendung mehrerer Gruppenterminals parallel am Kondensator sind flexible Anschlussplatten zu verwenden. Der Hauptausgangsanschluss muss von der flexiblen Anschlussplatte und nicht von einem einzelnen Gruppenterminal angeschlossen werden. Die Querschnittsfläche der Anschlussplatte darf nicht kleiner als 2,5 cm² sein.
• Wenn die Leitungsspannung die Nennspannung des Kondensators überschreitet, passen Sie die Anzahl der in Reihe geschalteten Kondensatoren an oder schalten Sie die Klemmen von in Reihe arbeitenden Kondensatoren parallel.
